コアレスブラシレスモータ

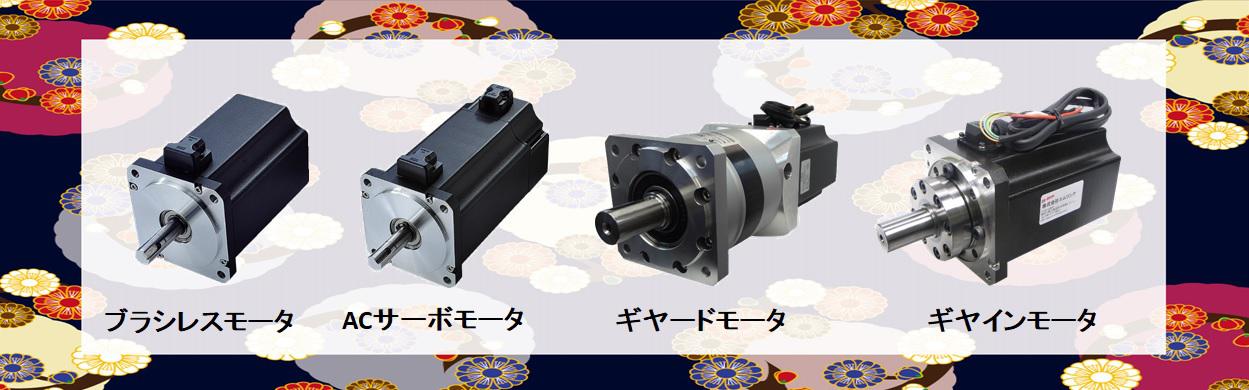

 Coreless Motor01



コアレス技術のご紹介

分解図


弊社のモータ技術は、コアレスかつブラシレスが特徴である。

  • 従来のコアレスモータのように銅線を巻く方式ではなく、薄い銅板を特殊に加工し、ステータを構成することにより大電流を流すことができる。
  • この銅板は大きな力がかかっても変形せず、かつ固く偏芯なく加工する技術により、小型、軽量と大出力、大トルクを同時に実現した。
  • コアレスモータの特徴であるコギングレスに加え、ブラシレスにすることにより、なめらかに回転するモータを実現している。

ブラシレスDCモータ

 ブラシレスDCモータ






特徴

従来のコアレスモータとは全く異なる設計思想、製造方法で、特徴として軽量、放熱性が良好で、ヒステリシス損失なし、サイズ、重量が同じモータに比べ、定格出力、定格トルクが大幅に大きい。

  • 小型、軽量
  • 大出力、大トルク
  • 滑らか

シリーズ

従来モデルのCPHシリーズと、弊社独自特許の空冷化構造により更に定格出力とトルクを拡大したモデルであり

網ケースを追加したCPHBシリーズの2種類をご用意しております。

弊社のモータ技術は、コアレスかつブラシレスが特徴である

  • CPHシリーズ ブラシレスDCモータの標準モデル、断面の大きさにより、複数のモデルから構成される。
  • CPHBシリーズ CPHシリーズをベースに弊社独自特許の空冷構造を適用し、当社比最大2.5倍の大パワーを実現し網ケースと簡易耐水対策を施したモデル。





製品詳細はこちら



技術資料ダウンロード お問い合わせはこちら 動画はこちらブラシレスDCモータ





ACサーボモータ

CPS62         varios

特徴

上記ブラシレスモータにエンコーダを追加した製品で、サーボドライバーとの組み合わせにより、高精度の位置制御、速度制御、加速度制御を可能とした。

  • 高精度制御可能
  • 軽量・コンパクト
  • バッテリー電源使用可能
  • 高速回転可能

モデル

標準品として用意している下記モデルの他、お客様のご要望に応じカスタム品もご相談に応じておりますので、お気軽に弊社担当者にコンタクトください。

  • CPS62C CPH62にエンコーダを追加したモデルであり、ブレーキオプションも可能である。

  • CPS80E CPH80Eにエンコーダを追加したモデルであり、ブレーキオプションも可能である。

  • CPS80F CPH80Fにエンコーダを追加したモデルであり、ブレーキオプションも可能である。

  • CPS80C CPS80E/Fに比べ長さが短く、ブレーキ付きである。



製品詳細はこちら



技術資料ダウンロード お問い合わせはこちら movie btn





ギヤードモータ

CPH80 gear3 1

特徴

より高いトルク、低い回転数とモータにギヤを追加したい理由は多くあります。 その他にも、ギヤ比を調整することにより回転数をお客様のご希望に合わせることもできます。
  • 大トルク
  • 長寿命

<モデル>

当社ギヤードモータとはブラシレスモータとギヤヘッドの組み合わせた製品の総称です。
当社ブラシレスモータは基本的に高速回転(3,000rpm~15,000rpm)となっておりますが、お客様が実際に使用されるアプリケーション/用途では、低回転・高トルクを必要とされる場合が数多くございます。そこで、コアレスモータ社といたしまして、そのようなご要望に応えるべく、ギヤードモータをラインナップいたしました。




製品詳細はこちら



技術資料ダウンロード お問い合わせはこちら 動画はこちらギヤインモータ


ギヤインモータ

GSH80 5
gearin

特徴

より高いトルク、低い回転数とモータにギヤを追加したい理由は多くあります。 その他にも、ギヤ比を調整することにより回転数をお客様のご希望に合わせることもできます。 ただ、従来の外付けギヤでは、専有スペースが広くギヤを付けたくとも付けられない!
こんな問題を一気に解決し、ギヤ付きを省スペースにて実現したモータが弊社ギヤインモータです。
  • 体積比、従来の50%
  • 大トルク
  • 長寿命
  • 静音化(外付けギヤ比)

<モデル>

標準品として用意している下記モデルの他、お客様のご要望に応じカスタム品もご相談に応じておりますので、
お気軽に弊社担当者にコンタクトください。


  • GS80E CPH80Eをベースにギアを内蔵したタイプ。 標準ギヤとしては、1/5, 1/6, 1/20, 1/25があります。
  • GS50 CPH50をベースにギアを内蔵したタイプ。 標準ギヤとしては、1/5, 1/25があります。

※現在、その他モデルのギヤイン化も標準品として開発中です。 完成次第ご案内させていただきます。
