かぐや姫シリーズ (サーボドライバ)







サーボドライバー
サーボドライバー



かぐや姫シリーズはACサーボドライバで、当社CPSシリーズをご検討の方にご使用いただきたいサーボドライバです。ACサーボドライバはエンコーダを搭載したブラシレスモータ(通称:ACサーボモータ)をあらゆる動作を制御することが可能です。例えば、トルク制御・位置制御・速度制御などの制御方法があり、モータを確実にモーションコントロールすることが可能です。サーボモータやサーボドライバに使用されている”サーボ”とは、元々は”奴隷”という意味で、以前は奴隷モータと呼んでいる人もいたそうです。(実際に見たことあるわけではありません)



technical download btn



シリーズ かぐや姫シリーズ
型番 CSD960-S
制御機能 位置制御(パルス列、コマンド制御)
速度制御(パルス周波数、アナログ電圧、コマンド制御)
トルク制御(アナログ電圧、コマンド制御)
インターフェース RS232/RS485/CAN/アナログ信号
プロトコール MODBUS、CANOPEN
電気/機械仕様

供給入力電圧 20 ~ 80 VDC

定格出力   960W 48VDC
定格電流   20Arms
最大電流   40Arms
重量     730g
環境条件   Ta: -20〜+50℃
       R.H. 95%以下

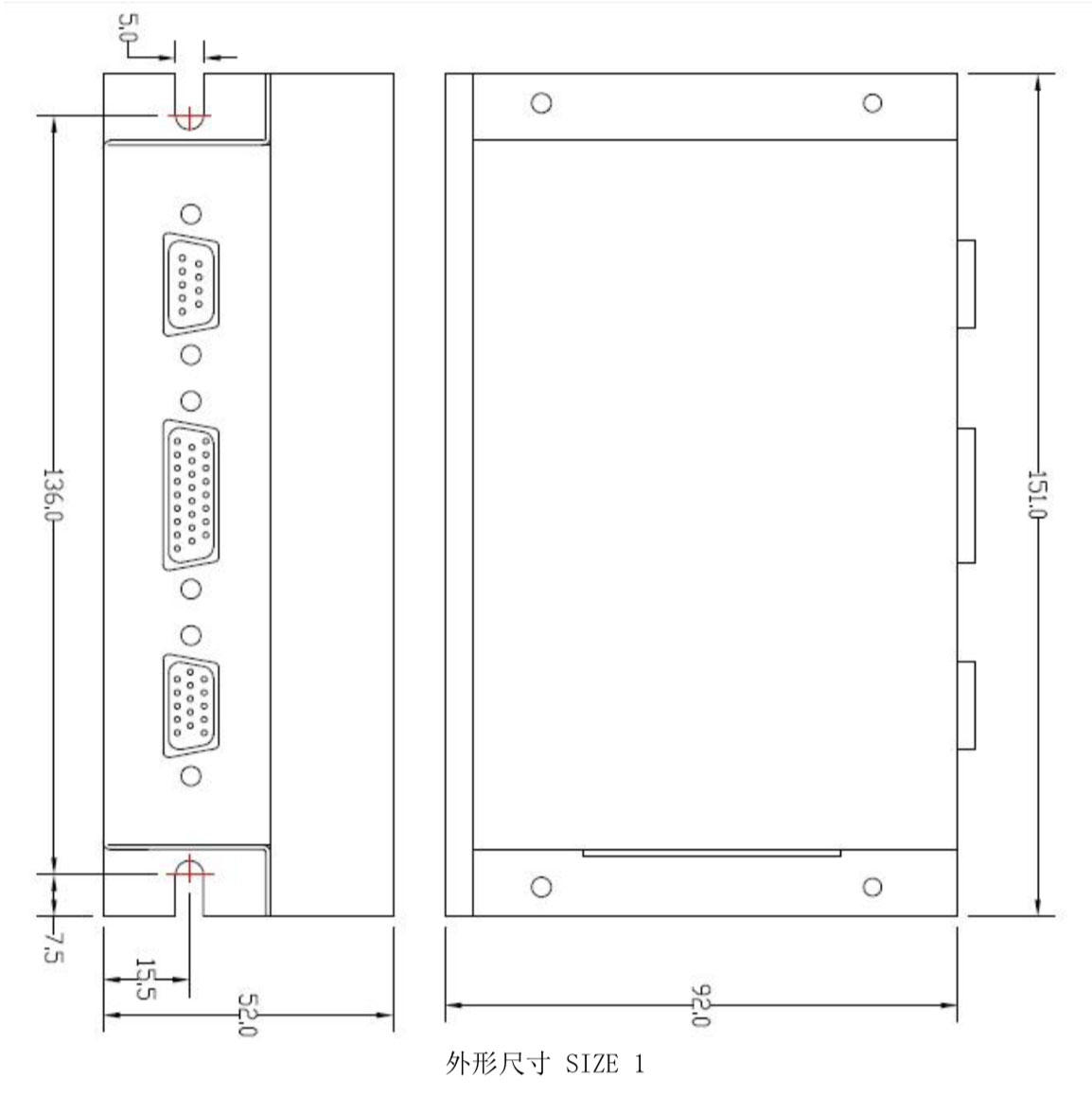

寸法     151.0 x 92.0 x 52.0 mm

エンコーダ信号

A/-A B/-B Z/-Z U/-U V/-V W/-W
2500解像度

IP等級 IP20
